维谛电源柜通信协议

时间:2022-06-29


维谛电源柜通信协议SCU+监控模块后台通讯协议(电总)

1 范围

本文规定了通信局(站)内为实现集中监控而使用的通信电源设备在设计制造中应遵循的通讯协议,同时规定了通信局(站)电源、环境集中监控管理系统中监控模块和监控单元之间的通讯协议。本文以电总协议为依据,根据SCU+通信电源电源监控模块规范而制定,并扩展了相应命令。

2 引用标准

《YD/T 1363.3-2005》 通信局(站)电源、空调及环境集中监控管理系统第3部分:前端智能设备协议

《电总协议补充规范》


3 定义、符号和缩略语

本文采用下列定义、符号和缩略语

3.1监控模块SM(supervision module)

电源、空调设备的智能控制器或智能采集设备,具有数据的采集、控制和滤波作用,具有与监控单元(SU)或监控站(SS)进行通信的功能,完成遥测、遥信数据的传送及实现系统的远端遥控。

3.2监控单元SU(supervision unit)

监控局(站)内的前置机,周期性地采集各监控模块(SM)传来的各类信息,随时接收并快速响应来自监控局站的监控命令,具有与监控站(SS)通信的功能,完成监控模块(SM)和监控站(SS)之间的遥测、遥信及遥控数据的传送。

3.3 监控站SS(supervision station)

具有实时作业功能,能同时监视辖区内监控单元(SU)的工作状态,可通过监控单元(SU)对监控模块(SM)下达监测和控制命令。

3.4 监控模块 SCU(StandardControl Union)

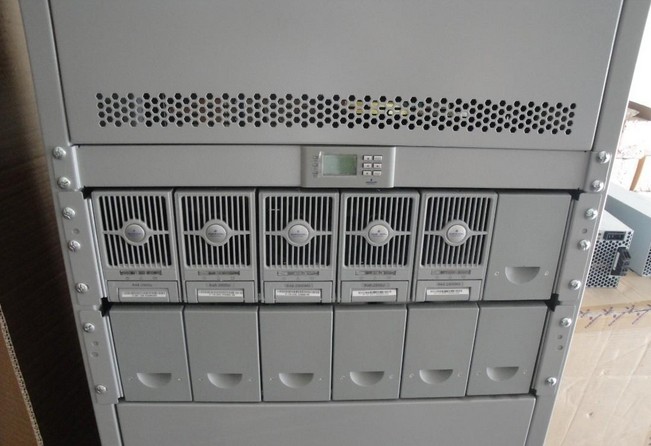

即SCU+通信电源监控模块。系艾默生网络能源有限公司开发生产的监控模块(SM),能处理开关电源的交流、整流和直流的各种数据。


4 监控内容

4.1 开关电源系统的交流配电屏数据

遥测:一路单/三相交流输入电压,二路单/三相交流输入电压,三路单/三相交流输入电压(预留),单/三相输入电流(预留),输入频率(预留)。

遥信:防雷故障,交流输入开关状态,二路交流输入开关状态,交流输入停电等。

4.2 开关电源系统的整流模块数据

遥测:输出电压,输出电流,模块温度、模块限流值、交流电压。

遥信:模块开/关机状态,模块过压/过温/故障/保护/风扇故障/限功率/开关机/正常状态。

遥控:开/关机。

遥调:模块输出电压,模块限流值。

4.3 开关电源的直流配电屏数据

遥测:直流输出电压,电池组1电流,电池组2电流,负载总电流。

遥信:直流输出过压,直流输出欠压,电池组1支路状态,电池组2支路状态,负载支路状态,负载下电告警,电池下电告警。

5 物理接口

 串行通讯口采用RS232或RS485。

 信息传输方式为异步方式,起始位1位,数据位8位,停止位1位,无校验。

 数据传输速率1200bps、2400bps、4800bps、9600bps。


6 通讯方式

在局站内的监控系统为分布结构。局站监控单元(SU)与设备监控模块(SM)的通信为主从方式,监控单元为上位机(也称后台机),监控模块为下位机。SU呼叫SM并下发命令,在500ms时间内等待SM应答,若无应答或接收应答错误则认为本次通讯过程失败。

SCU+监控模块通过MODEM拨号方式直接与监控中心相连时,通信方式同上。遇到紧急告警,监控模块有主动拔号呼叫功能,即告警回叫。回叫成功后,由监控中心查询数据。

7 信息类型及协议的基本格式

7.1信息类型

信息分两种类型:

(1)由SU发出到SM的命令信息(简称命令信息)

(2)由SM返回到SU的响应信息(简称响应信息)
